[Macbook] 2017 맥북에어 13인치 SSD 자가 교체하기 / 하드 용량 업그레이드

2022.09.04 - [APPLE/Mac] - [Macbook] mid 2013 맥북에어 11인치 SSD 자가 교체하기 / 하드 용량 업그레이드

[Macbook] mid 2013 맥북에어 11인치 SSD 자가 교체하기 / 하드 용량 업그레이드

맥북에어 2013 11inch 하드교체 후 한동안 용량 걱정 없이 휴대용으로 잘 썼는데, 가족들과 같이 쓰기엔 화면이 너무 작은 데다 부트캠프 오류도 잦아서 최근에는 아예 부트캠프 삭제 후 맥 OS만 가끔 사용했다. 그러던 중 상태 좋은 2017 맥북에어 13inch 중고가 당근에 싸게 올라와서 빠르게 줍줍 후 2013 맥북에어에 교체해서 넣었던 NVMe SSD를 그대로 2017 맥북에어에 이식(?) 도전. 살 때는 몰랐는데 2017 맥북에어가 자가 수리가 가능한 마지막 모델이다. 휴.

MacBook spec
MacBook Air 7,2 (13-inch, 2017)
MacOS Monterey(몬테레이)
AHCI SSD 128GB → 기존 2013 맥북에어에서 사용하던 NVMe 500GB 그대로 사용하여 업그레이드



준비물

필요한 준비물은 2013 맥북에어 SSD 교체 글과 똑같다.

1. NVMe SSD + 어댑터→ 2013 맥북에어(빅서)에서 쓰던 것 그대로 2017 맥북에어에 이식
2. P5(별모양), T5(육각별모양), 십자드라이버
3. MacOS 설치 USB 드라이버 → 2017 맥북에어에 있던 걸(몬테레이) 2013에 넣으면서 OS 재설치가 필요하긴 했다

NVMe SSD + 어댑터

2013~2017 맥북에어 모델들은 AHCI 방식의 SSD가 사용되었는데 이 방식은 현재 단종되어 중고가도 매우 비싸기 때문에 이다음 모델들에 사용된 방식인 NVMe SSD에 AHCI 형태로 꽂을 수 있게 해주는 M.2 어댑터를 껴서 교체해 주면 된다.

P5, T5, 십자드라이버

• 뒤판 분리 시 별모양의 P5 드라이버를 사용
• 기본 장착되어 있는 SSD 분리 시에는 육각별모양의 T5 사용
• 기본 SSD 해제  및 NVMe + 어댑터 SSD 장착 시에는 십자드라이버를 사용

MacOS 설치 USB 드라이버

새로운 SSD를 구입 후 설치하는 상황이라면 빠른 OS설치를 위해 USB 부팅 디스크를 만들어두는 것이 좋다.

이번 경우 기존 2017 맥북에어 AHCI SSD에 몬테레이가 설치되어 있었는데 해당 SSD를 빅서까지만 지원하는 2013 맥북에어에 넣으니 SSD를 제대로 인식하지 못해 오류 화면이 떠서 OS 재설치가 필요했다.



2017 맥북에어 SSD 교체하기

뒤판 분리

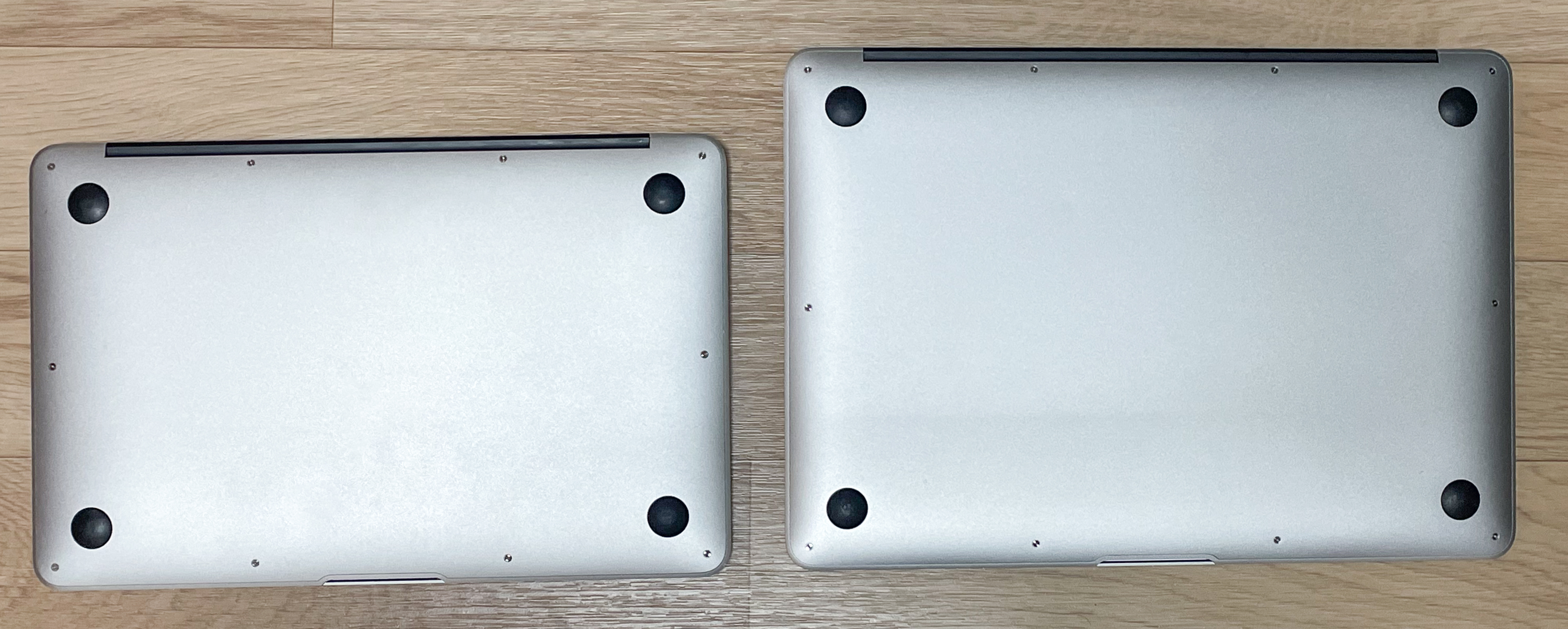

(왼) 2013 11인치 맥북에어 / (오) 2017 13인치 맥북에어

(TMI) 뒤판이 깨끗한 이유는 포토샵으로 지웠기 때문.

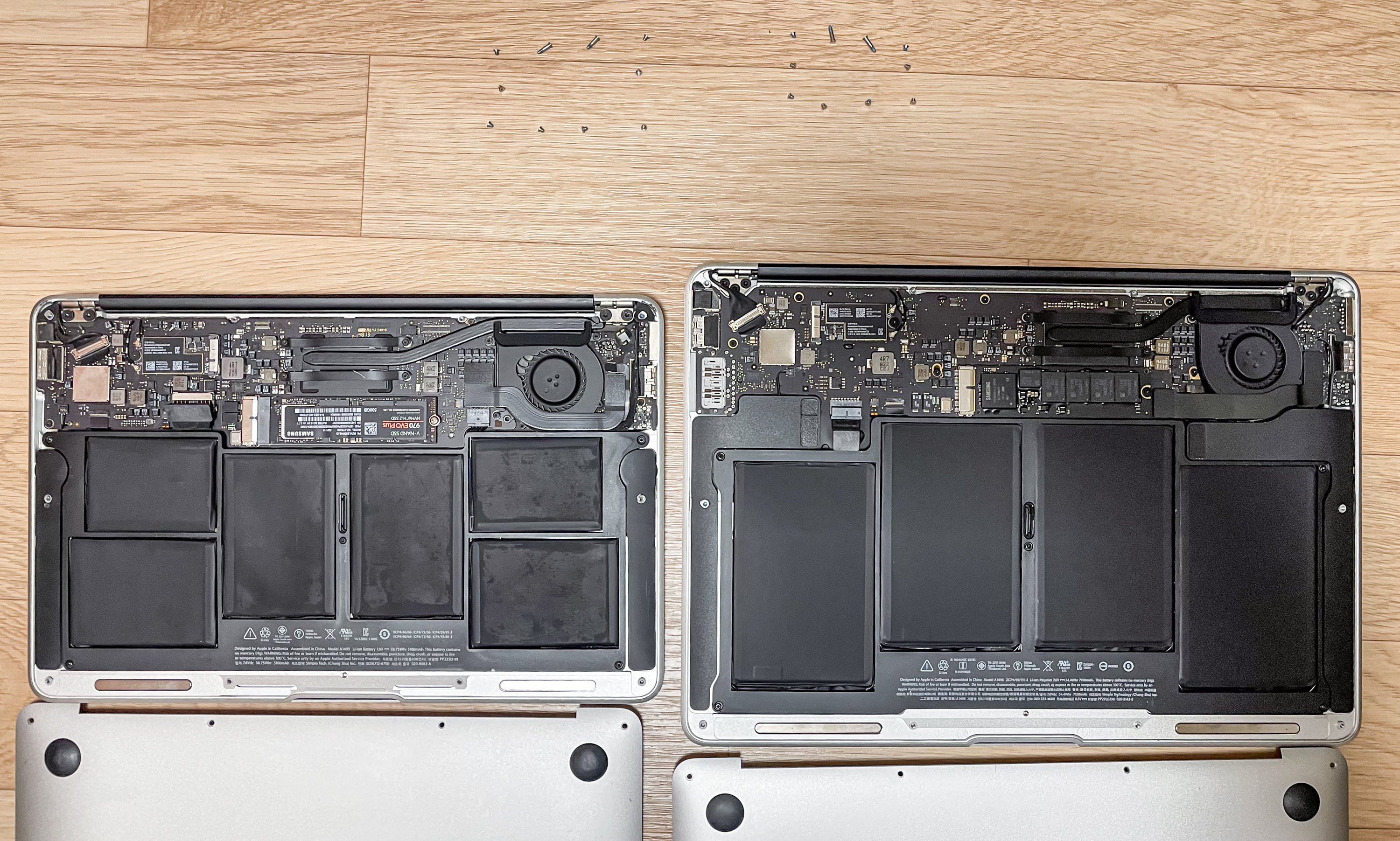

맥북에어 뒷판 분리 - 배터리 분리

P5(별모양) 나사를 이용해서 두 맥북 모두 뒤판을 분리한 모습. 나사 위치는 이제 다 알지만 블로그에 올리는 사진이니까 예쁘게 원래 위치 유지해서 위에 따로 모아놨다. 분리가 처음이라면 나사는 이렇게 본래 위치 그대로 모아두는 것이 좋다. 참고로 맥북의 모든 나사는 일반적인 방식대로 왼쪽으로 돌리면 풀리고 오른쪽으로 돌리면 조여진다.

2017 맥북에어는 뒤판 분리를 여태 한 번도 안 했었는지 엄청 뻑뻑해서 분리가 잘 안 됐는데, 먼지 걱정이 무색하게도 열어보니 상태가 엄청 좋았다. 전 주인 분이 엄청 깔끔하게 쓰신 듯.

전원 커넥터 분리

위의 2013, 2017 맥북에어 사진은 둘 다 전원 연결 코드를 분리해 놓은 다음 찍은 사진으로 분리하기 전에 찍은 사진은 아쉽지만, 없다. 다른 사람들 블로그로 이런 비슷한 과정들 볼 때 까먹고 사진 안 찍는 게 너무 짜증 났는데 내가 그러고 있다니ㅠㅠ. 꼭 글 쓰다가 빼먹은 사진이 있단 걸 깨닫는다. 이 글을 참고하시는 왕초보자분들께는 죄송. 다른 유튜버 분들이 올린 영상이 더 자세할 거예요...ㅎ

2013 맥북에어는 양쪽을 붙잡고 위로 들어 올려야 분리가 되고, 2017 맥북에어는 커넥터 줄에 달려있는 플라스틱으로 된 부분을 아래로 잡아당기면 분리가 된다.

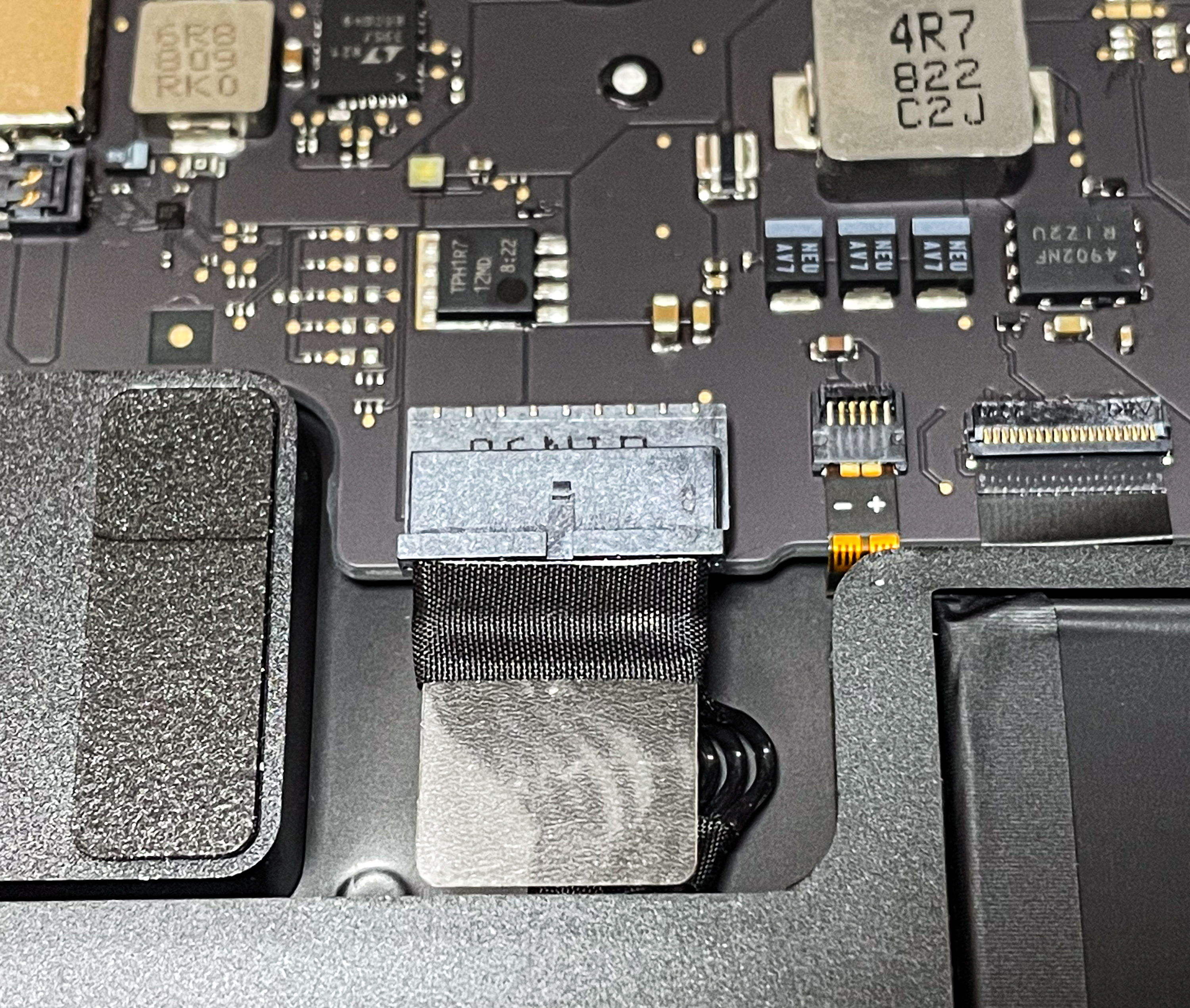

2017 맥북에어 전원 커넥터 분리

AHCI SSD 분리

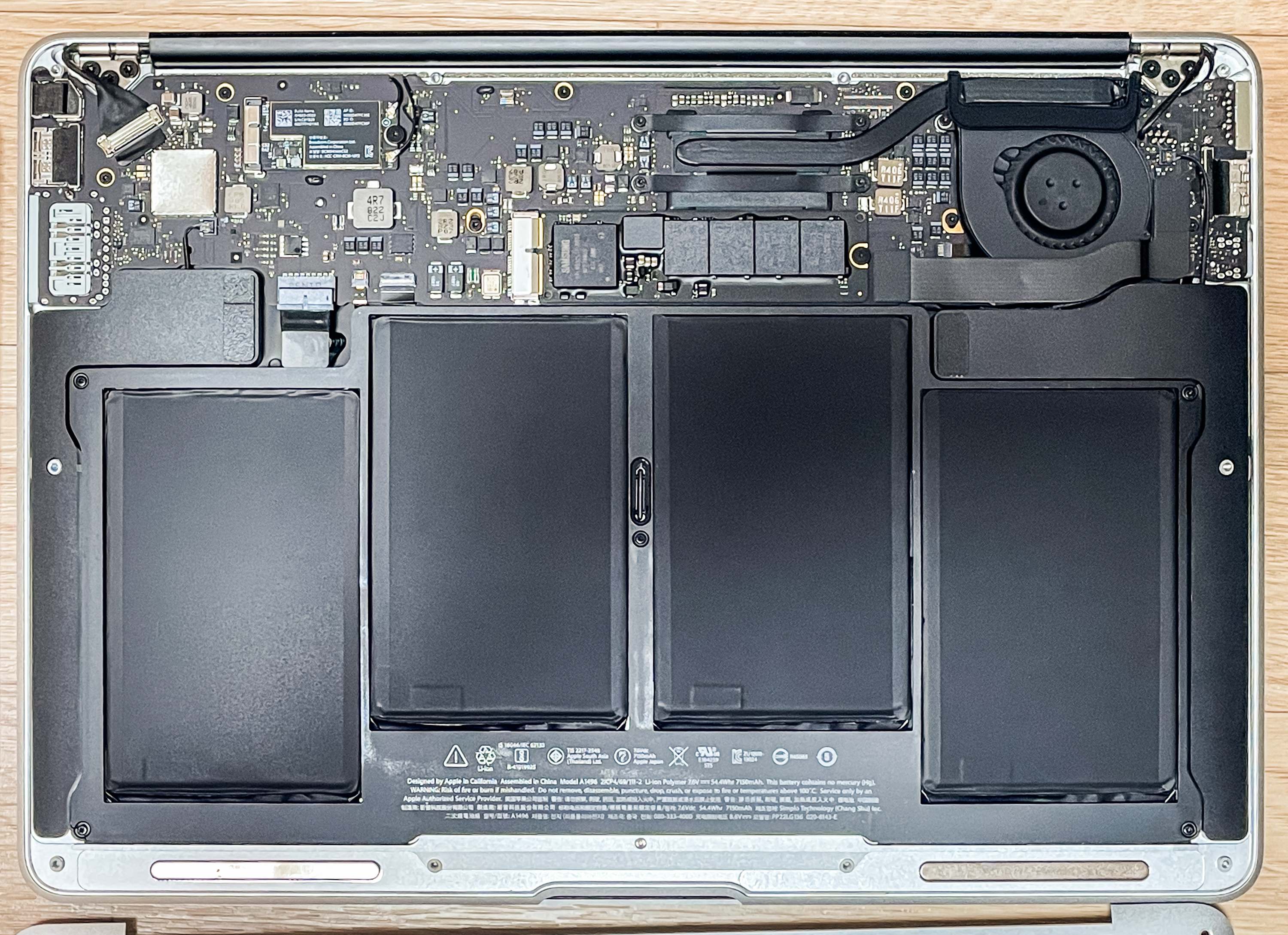

2017 맥북 에어

2017 맥북에어에 기본으로 장착되어 있던 AHCI SSD는 삼성제품이었다. 십자드라이버로 나사를 분리 후 오른쪽으로 살살 잡아당겨 빼준다.

NVMe SSD 장착

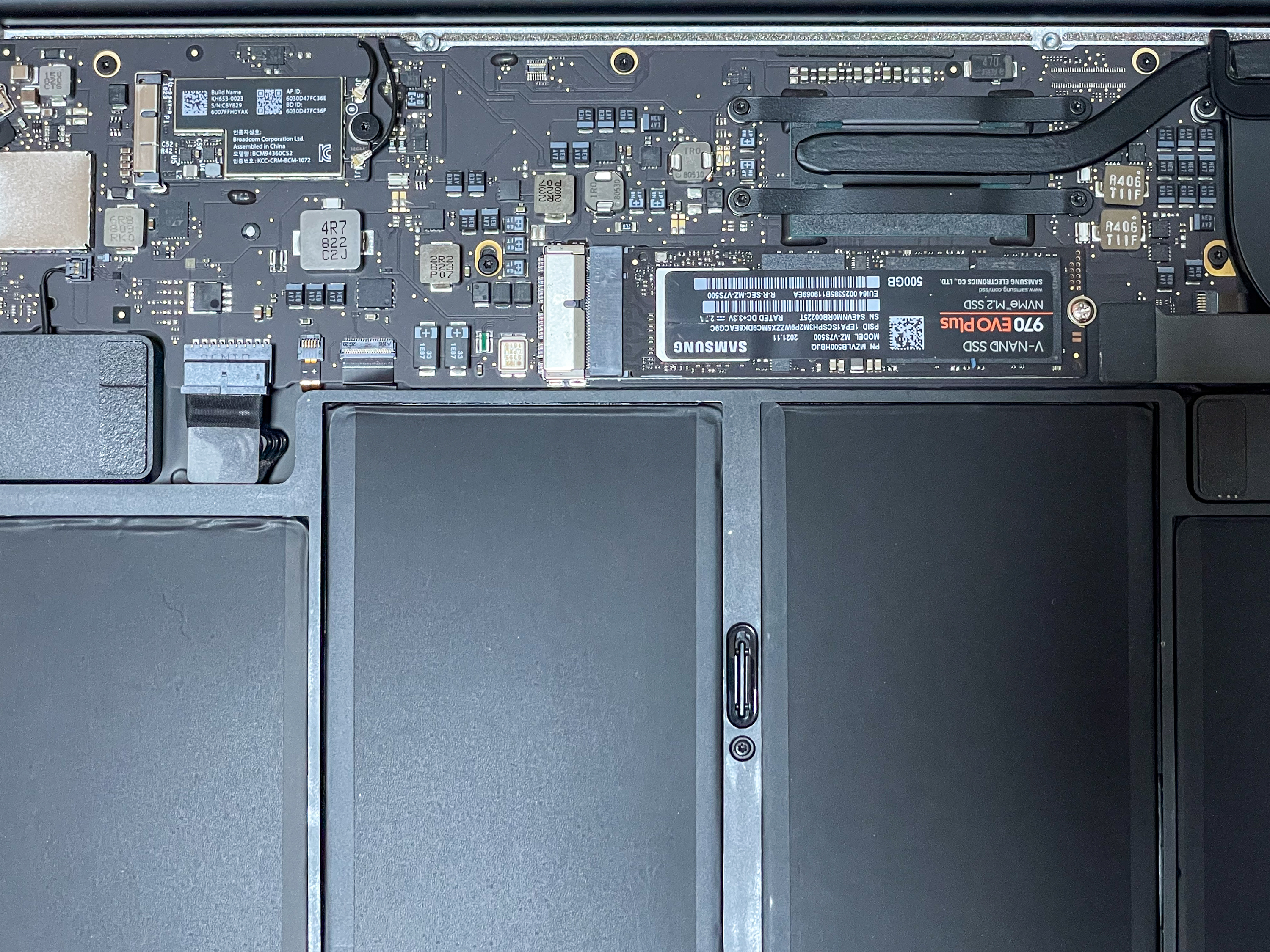

AHCI SSD 탈착 후 NVMe SSD 장착 모습

2013 맥북에어에 장착했던 NVMe SSD + M.2 어댑터 그대로 2017에 장착 후 어댑터 구매 시 동봉됐던 나사로 고정시킨 모습.

전원 커넥터 연결 후 뒤판 재고정

장착한 뒤엔 잊지말고 전원 커넥터를 다시 연결해 준다. 다음엔 분리한 뒤판을 다시 장착한 뒤 시동을 켜주면 끝.

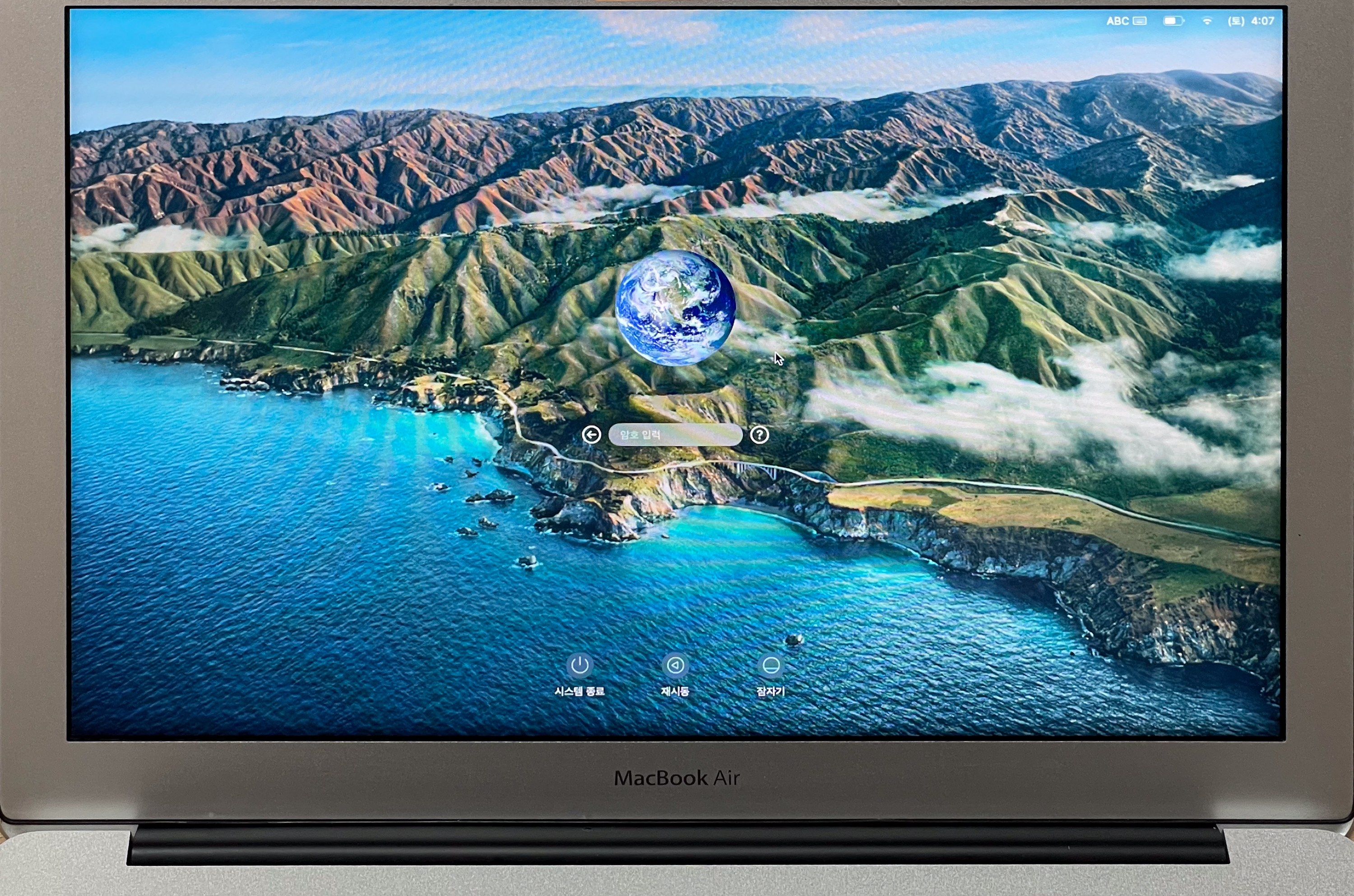

시동 후 모습

2013에서 사용하던 그대로 이식했는데 문제없이 시동됐다. 아이클라우드 인증만 다시 해주면 그대로 사용할 수 있다. 포맷 후 프로그램 재설치하는 과정이 없으니까 너무 간단하고 편했다. 2017은 몬테레이까지 지원되므로 설정에서 몬테레이로 업그레이드까지 바로 해줬다. 이후 부트캠프도 오류 없이 잘 설치했고 부트캠프 제어판 설치까지도 문제가 없었는데 왜인지 제어판은 실행이 안 된다.



2013 맥북에어 시동 오류

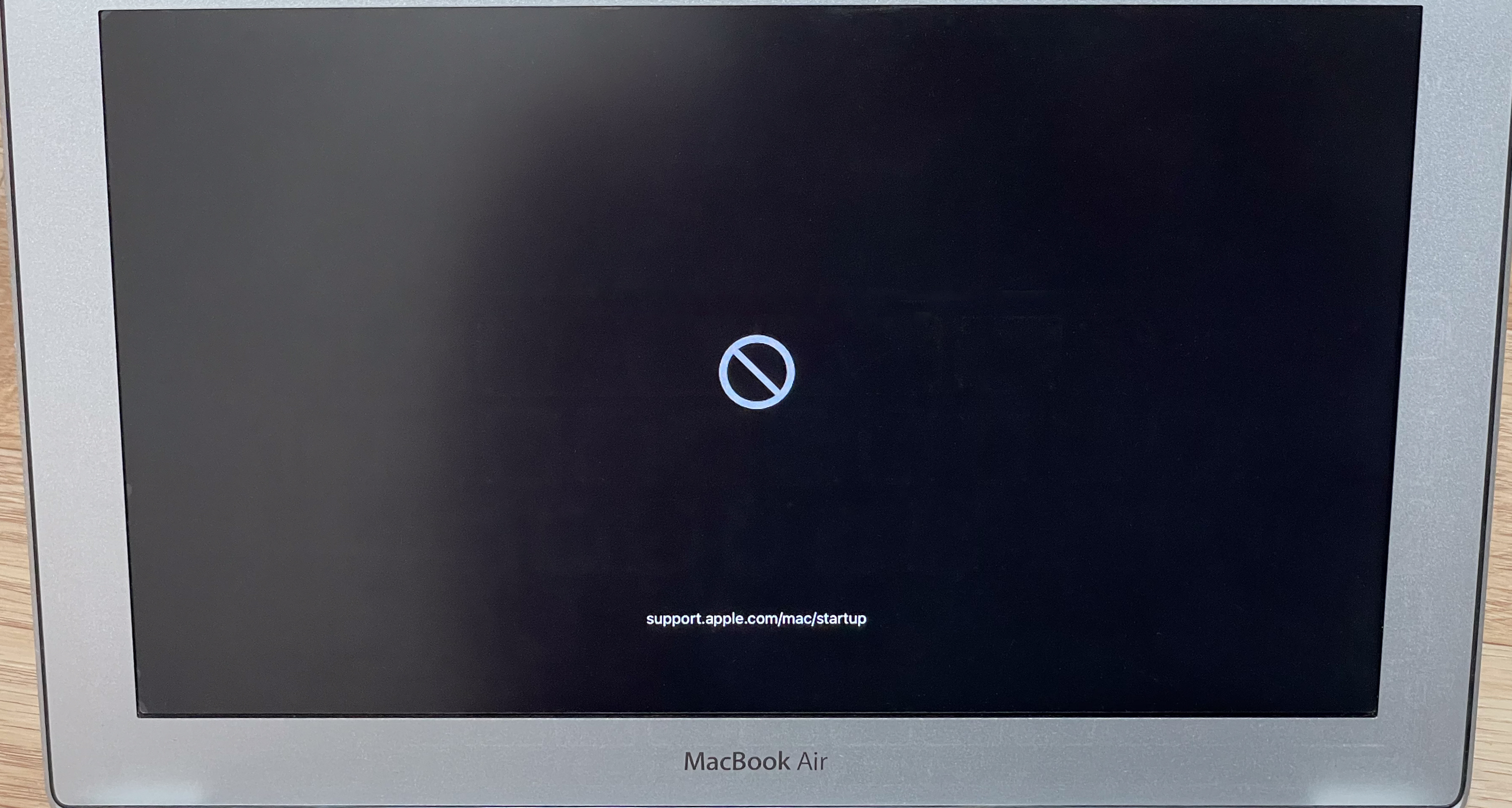

부팅 오류 화면

몬테레이가 설치된 AHCI SSD 장착 후 시동

빅서까지 지원하는 2013 맥북에어에 2017 맥북에어에서 쓰던 몬테레이 OS가 깔려있는 AHCI SSD를 그대로 장착했더니 부팅 오류화면이 떴다. 유튜브를 참고해 보니 복구모드로 들어가서 OS를 재설치(🔗)하면 된다고 하던데, 여러 번 시도해도 복구모드로 진입이 되질 않았다. 결국 빅서 설치용 USB 부팅디스크를 이용해서 부팅한 뒤 SSD 포맷 후 빅서를 다시 설치해 줬다. OS 재설치 후엔 2013 맥북에어도 별다른 오류 없이 잘 사용 중이다.
